Kyocera SGS Redisea Cortadores para Fines Generales de la Serie 1

KYOCERA SGS Precisión Tools, ha anunciado el rediseño de cortadores para fines generales de la Serie 1, incluidas todas las configuraciones y longitudes de corte para las series 1 y 16. Estas herramientas ya establecen el estándar para todos los fines generales de Herramientas para Corte y ahora todos cuentan con un índice de diseño variable.

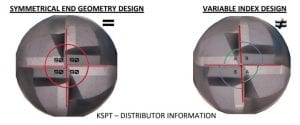

• Muchos modelos estándar tienen un diseño de geometría simétrica.
•  Esa simetría crea ritmos naturales, que se convierten en resonancia, produciendo así una vibración.
• Alterar el índice de las flautas interrumpe esos ritmos naturales y reduce la vibración.

Prueba de posicionamiento

Se realizó una prueba de posicionamiento de 3 herramientas diferentes en 2 soportes diferentes:

1. Serie 1 original con indexación igual
2. Nueva Serie 1 rediseñada con indexación desigual finalmente
3. Serie de productividad avanzada Z-Carb de alto rendimiento.

Esta prueba mostró los resultados siguientes:

La Serie 1 rediseñada mostró una mejora del 60% en la capacidad de profundidad axial libre de vibración con un soporte cero y una mejora del 200% en la capacidad de profundidad axial libre de vibración con un soporte PG. Incluso aumentó el rendimiento al 80% de la productividad del Z-Carb AP de alto rendimiento con el soporte.

Prueba del radio de la esquina

Esas mismas tres herramientas se colocaron en la prueba de radio de vértice / esquina cerrada. Cada una de las herramientas se inició a 0,005 de ancho radial y aumentó gradualmente la escala hasta que se produjo una vibración significativa.

Las pruebas comenzaron en un soporte y luego se trasladaron a otro soporte para agregar mayor rigidez a la herramienta.

Una vez completada la prueba, la nueva Serie 1 mostró una disminución del 540% en la vibración sobre el diseño original.

Mejoras de acabado de superficie

¡Las pruebas también mostraron una mejora del 51% en la calidad del acabado!

Mejoras en la vida de la herramienta

Esta prueba implica una trayectoria de herramienta trocoidal, que se mueve desde afuera hacia adentro, mientras mantiene una carga constante de viruta en la herramienta durante todo el corte.

¡La vida útil de las herramientas rediseñadas de la Serie 1 mejoró en un 150% con respecto al diseño original!

En Conclusión

El nuevo diseño de la geometría deja un acabado Ra más suave, aumenta la vida útil de la herramienta, permite velocidades más altas y cortes más profundos y más amplios sin vibraciones.

#HerraTip El portaherramientas juega un papel importante en el rendimiento de la herramienta. Cuanto más larga sea la longitud del calibre, mayor será el aumento en el rendimiento al comparar los diseños de índice original y variable.
