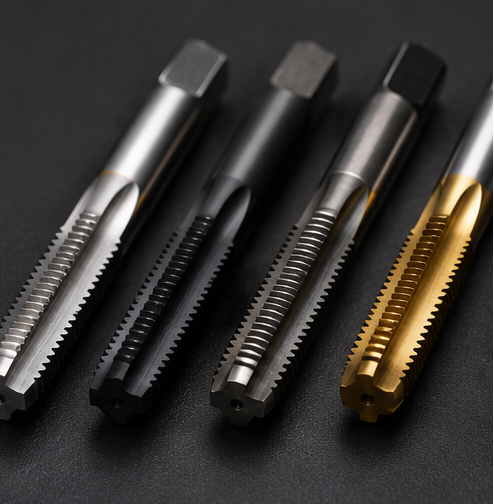

Tipos de machuelos: partes, materiales y cómo elegir el correcto

Elegir el machuelo correcto es la decisión que determina si tu proceso de roscado interno será estable, productivo y libre de roturas. La diferencia entre un machuelo bien seleccionado y uno inadecuado se traduce directamente en vida útil de herramienta, calidad de rosca y costo por pieza. En esta guía cubrimos los tipos de machuelos, sus partes, los materiales disponibles y cómo seleccionar el correcto según material y aplicación.

¿Qué es un machuelo?

Un machuelo es una herramienta de corte diseñada para generar roscas internas en agujeros previamente barrenados. Su geometría está basada en tolerancias y normas de roscas internas (tuercas). El avance del machuelo siempre debe ser igual al paso de la rosca: por cada vuelta completa, el machuelo avanza un paso. El proceso completo de machueleado consta de tres etapas: barrenar, machuelear y calibrar.

¿Cuáles son las partes de un machuelo?

Identificar las partes del machuelo facilita la selección correcta y el diagnóstico de fallas:

• Punta: extremo cónico que inicia el corte.
• Chaflán: zona de transición entre la punta y las cuerdas completas. Es la única parte que genera rosca.
• Cuerdas completas: sirven como autoguía y mantienen el paso. No cortan; solo dan estabilidad al avance.
• Ranuras: canales que alojan los filos de corte, evacuan viruta y permiten el paso del lubricante.
• Zanco: cuerpo cilíndrico que se sujeta al portaherramientas.
• Cuadro: extremo del zanco con sección cuadrada para sujeción manual o en máquina.
• Filo de corte: arista que realiza el corte del material.

Las dimensiones del cuadro están normalizadas según JIS (japonesa), DIN (alemana) o ANSI (americana). Verifica la norma del portaherramientas antes de comprar machuelos.

¿Cuántas familias de machuelos existen?

Machuelos de corte

Remueven material generando viruta. Son los más comunes y aplican para la mayoría de materiales. Se subdividen por geometría de ranura: recto, helicoidal y punta espiral.

Machuelos formadores (laminación)

No cortan: deforman plásticamente el material para crear la rosca. No generan viruta, producen roscas más resistentes y prolongan la vida útil de la herramienta. Aplican solo a materiales dúctiles con al menos 8% de elongación y dureza inferior a 35-40 HRc. No son aptos para fundición gris, aleaciones duras ni acero inoxidable endurecido.

Tipos de machuelos de corte según geometría

Machuelo recto (HT)

Ranuras paralelas al eje del machuelo. Es el tipo más versátil.

• Características: ranuras rectas, rígido, fácil de reafilar, variación de longitud de chaflán.
• Aplicaciones: barreno pasado y ciego, material duro y desgastante, fundición gris, aluminio.
• Limitación: no expulsa la viruta; puede atascarse en barrenos ciegos profundos con materiales dúctiles.

Machuelo helicoidal

Ranuras en forma de hélice que evacuan la viruta hacia el zanco (hacia atrás).

• Características: ranura helicoidal, expulsa rebabas hacia el zanco, no deja viruta en el barreno, penetra fácilmente, buen corte.
• Aplicaciones: barrenos ciegos, materiales dúctiles que generan viruta de rizo.
• Ventaja clave: evita acumulación de viruta en el fondo, reduciendo riesgo de rotura.

Machuelo de punta espiral (POT)

Ranura recta con punta modificada en espiral que empuja la viruta hacia adelante.

• Características: punta espiral, expulsa rebabas hacia delante, poco atascamiento, mayor rigidez, buen corte.
• Aplicaciones: barrenos pasados (de paso completo), machueleado a alta velocidad, materiales que forman viruta de rizo.
• Ventaja clave: velocidades de corte más altas que el recto, mejor evacuación que el helicoidal en pasantes.

Machuelos formadores (NRT)

Generan la rosca por deformación plástica del material, sin remover viruta.

• Características: no genera rebabas, precisión estable, vida útil prolongada, rígido, crea roscas con grano deformado más resistente.
• Aplicaciones: materiales dúctiles (aluminio, cobre, latón, aceros bajo carbono) en barrenos pasados y ciegos.
• Requisitos críticos: control riguroso del diámetro del barreno previo, control del lubricante (aceite específico para laminación), y aumento de la carga aplicada respecto a un machuelo de corte.

Longitud del chaflán según el tipo de machuelo

El chaflán determina cuántos hilos del machuelo cortan simultáneamente. A mayor longitud, menor carga por filo y mayor vida útil, pero más cuerdas incompletas en el fondo del barreno.

Trade-off del chaflán

• Chaflán largo: reduce la carga por filo, desgaste más lento, pero deja más cuerdas incompletas en el fondo del barreno.
• Chaflán corto: pocas cuerdas incompletas, llega más cerca del fondo, pero genera alta carga por filo y desgaste más rápido.

Destalonado: clave para la selección por material

El destalonado del peine define cómo trabaja el filo contra el material. Existen tres geometrías principales:

• Destalonado concéntrico: alta autoguía, alta fricción. Ideal para materiales muy suaves como aluminio.
• Destalonado con-excéntrico: balance intermedio entre autoguía y fricción. Recomendado para aceros medio carbón.
• Destalonado excéntrico: baja fricción, baja autoguía. Para materiales muy duros como acero inoxidable.

Tipos de barreno y selección del machuelo

Barreno ciego (con fondo)

El barreno no atraviesa la pieza. La viruta no tiene salida natural por el fondo, por lo que se debe evacuar hacia arriba.

Machuelo recomendado: helicoidal (evacua viruta hacia el zanco).

El barreno debe tener profundidad mayor que la longitud roscada para dejar espacio a la punta no roscante del machuelo y a la viruta. Forzar el machuelo contra el fondo es una de las causas más comunes de rotura.

Barreno pasado (sin fondo)

El barreno atraviesa la pieza completamente. La viruta puede salir por el lado opuesto.

Machuelo recomendado: punta espiral (empuja la viruta hacia adelante).

Materiales de fabricación: HSS, carburo y otros

Acero de alta velocidad (HSS)

• Más tenacidad y resistencia al impacto.
• Más económico que carburo.
• Permite mayor ángulo de hélice (mejor evacuación de viruta).
• Tiene límites de velocidad de corte.
• Pierde dureza con calor excesivo.
• Aplicación: uso general, roscado manual, baja a media producción.

HSS al cobalto (HSSE)

• Variante del HSS con adición de cobalto (típicamente 5-8%).
• Mayor resistencia al calor y al desgaste que el HSS estándar.
• Recomendado para aceros inoxidables y materiales abrasivos.

Carburo (carburo de tungsteno)

• Mayor resistencia al desgaste que el HSS.
• Puede maquinar materiales duros y a alta velocidad.
• Menos tenacidad: frágil ante vibraciones e impactos.
• Más caro que el acero de alta velocidad.
• Hay límite en el ángulo de hélice y de corte.
• Aplicación: alta producción, equipos rígidos sin vibración, materiales no ferrosos duros como aluminio, bronce, cobre.

Recubrimientos PVD

Los recubrimientos extienden la vida del machuelo y permiten condiciones de corte más agresivas:

• TiN (nitruro de titanio): uso general, mejora dureza superficial.
• TiCN (carbonitruro de titanio): mayor dureza, ideal para aceros.
• TiAlN (aluminio-titanio): resistencia al calor, ideal para mecanizado en seco y alta velocidad.

Comicidad: por qué los machuelos no fracturan al avanzar

La comicidad es una característica geométrica clave: el diámetro del machuelo en la punta o chaflán es mayor que el diámetro de la parte posterior. Esto hace que las cuerdas traseras no choquen con el material ya roscado, reduciendo la fricción y evitando que el machuelo se fracture durante el avance o la extracción.

Preguntas frecuentes

¿Qué machuelo uso para barrenos ciegos?

Machuelo helicoidal. Su geometría de ranura evacúa la viruta hacia el zanco, evitando acumulación en el fondo del barreno que es la causa más común de rotura. En materiales muy dúctiles, considera ciclos intermitentes (peck tapping) para limpiar viruta.

¿Cuál es la diferencia entre machuelo helicoidal y punta espiral?

El helicoidal tiene ranuras en hélice a lo largo del cuerpo y evacúa viruta hacia atrás (hacia el zanco), por lo que sirve para barrenos ciegos. El punta espiral tiene ranuras rectas con punta modificada que empuja la viruta hacia adelante, por lo que sirve para barrenos pasados.

¿Cuándo conviene usar machuelo formador en lugar de uno de corte?

Cuando trabajas materiales dúctiles (aluminio, cobre, latón, aceros bajo carbono) en alta producción. El machuelo formador no genera viruta, da roscas más resistentes y tiene vida útil prolongada. No aplica para fundición gris, aceros inoxidables endurecidos ni aleaciones duras.

¿Qué material de machuelo conviene para acero inoxidable?

HSSE (HSS al cobalto) con recubrimiento TiCN o TiAlN, geometría de destalonado excéntrico para reducir fricción, y lubricante de corte con extrema presión (EP). El acero inoxidable endurece por trabajo en frío, por lo que la velocidad de corte debe ser controlada para evitar este efecto.

¿Por qué algunos machuelos tienen más filos que otros?

Más filos significa que la carga por filo se distribuye mejor, reduciendo desgaste y prolongando la vida útil de la herramienta. La fórmula es: número de filos = número de ranuras × hilos del chaflán. Para producción intensiva, los machuelos de mayor número de filos son más rentables.

¿Cómo identifico la norma del cuadro del machuelo?

Las dimensiones del cuadro están normalizadas según JIS (Japón), DIN (Alemania) o ANSI (Estados Unidos). Cada norma especifica dimensiones distintas para el mismo diámetro nominal, por lo que el portamachuelos debe ser compatible. Verifica la norma marcada en el zanco antes de comprar.
