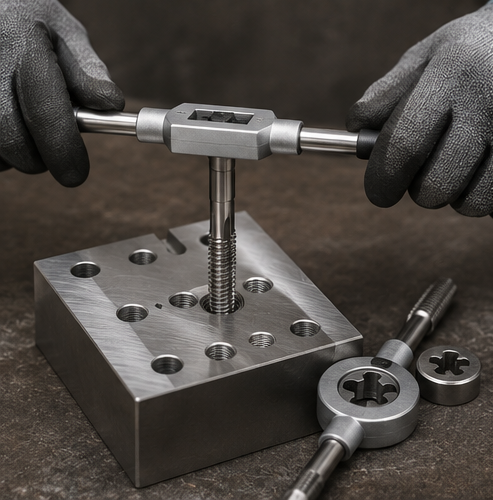

Respuesta rápida: El roscado manual se hace con machuelo (para roscas internas en agujeros) o con terraja (para roscas externas en pernos y tornillos). El procedimiento básico es: medir la pieza, taladrar el agujero con la broca correcta, lubricar, colocar el machuelo perpendicular al barreno, y avanzar girando dos vueltas hacia adelante y media vuelta hacia atrás para romper la viruta. Se utiliza un juego de tres machuelos (cónico, semicónico y recto) aplicados en orden sucesivo para obtener una rosca limpia.
El roscado manual es una técnica fundamental en mantenimiento industrial, instalaciones eléctricas, montajes mecánicos y reparación de roscas dañadas. Aunque la industria de alto volumen utiliza laminación por rodillo, el roscado a mano sigue siendo indispensable cuando no hay acceso a maquinaria, cuando se trabaja sobre piezas instaladas o cuando se necesita regenerar una rosca específica. En esta guía cubrimos el procedimiento completo con machuelo y con terraja.
¿Qué es el roscado manual?
El roscado manual es el procedimiento de generar roscas internas o externas usando herramientas operadas a mano:
- Machuelo: herramienta para crear roscas internas en agujeros previamente barrenados, en materiales como metal o plástico.
- Terraja: herramienta para crear roscas externas en pernos, tornillos, varillas y ejes.
Sus aplicaciones principales son: mantenimiento industrial, reparación de roscas dañadas, instalaciones y montajes eléctricos, mecánica automotriz y trabajos donde no es viable usar una máquina.
Cómo hacer una rosca interna con machuelo (paso a paso)
Paso 1: marcar y taladrar el agujero
Marca con precisión el centro del agujero y taladra con la broca cuyo diámetro corresponda al tipo de rosca que vas a generar. Para una rosca M6x1, usa broca de 5 mm. La fórmula general para machuelos de corte es diámetro mayor menos paso.
Paso 2: limpiar y lubricar
Limpia la zona de virutas y aplica lubricante adecuado al material. La lubricación reduce el rozamiento, disminuye el desgaste del machuelo y mejora el acabado de la rosca. Sin lubricación, el riesgo de rotura aumenta significativamente.
Paso 3: primer machuelo (cónico)
Es el machuelo de iniciación. Tiene un anillo único en el zanco y una punta muy cónica que facilita la entrada y el centrado.
- Colócalo perpendicular al agujero. La verticalidad es crítica: cualquier inclinación se traduce en rosca defectuosa.
- Gira dos vueltas hacia adelante y una vuelta hacia atrás para desenganchar la viruta.
- Continúa hasta que el machuelo haya recorrido toda la profundidad necesaria.
Paso 4: segundo machuelo (semicónico)
Es el machuelo de desbaste. Tiene dos anillos en el zanco y un chaflán más corto que el cónico.
- Coloca el segundo machuelo en el agujero ya iniciado.
- Gira una vuelta hacia adelante y media vuelta hacia atrás para desbastar progresivamente la rosca.
Paso 5: tercer machuelo (recto o de acabado)
Es el machuelo final que pule y calibra la rosca. No tiene anillos en el zanco.
- Pasa el tercer machuelo para terminar la geometría de la rosca y dejarla dentro de tolerancia.
- Si la rosca atraviesa la pieza, el machuelo debe salir libremente por el otro lado.
Precauciones críticas al hacer roscado manual
- Sujetar firmemente la pieza: usa prensa o tornillo de banco. Cualquier movimiento durante el roscado se traduce en rosca torcida.
- Verificar perpendicularidad: el machuelo debe entrar perfectamente recto. Si se inclina, la rosca queda con paso variable.
- Espacio para barrenos ciegos: si la rosca no atraviesa la pieza, taladra el barreno un poco más largo que la profundidad de rosca para dejar hueco a la punta del machuelo que no rosca. Nunca forzar el machuelo contra el fondo.
- No forzar: si el machuelo se resiste, retrocede, limpia viruta, aplica más lubricante y reanuda. Forzar es la causa más común de rotura.
- Cuidado especial con aluminio: las roscas en aluminio son delicadas. En aplicaciones profesionales se refuerzan con inserto helicoidal (Helicoil). Nunca apretar de más al instalar el tornillo.
Tabla de diámetros de broca para machuelos métricos manuales
Referencia rápida para las medidas más comunes en roscado manual (paso normal):
| Rosca | Broca (mm) | Rosca | Broca (mm) |
|---|---|---|---|
| M3 x 0.5 | 2.5 | M14 x 2 | 12 |
| M4 x 0.7 | 3.3 | M16 x 2 | 14 |
| M5 x 0.8 | 4.2 | M18 x 2.5 | 15.5 |
| M6 x 1 | 5 | M20 x 2.5 | 17.5 |
| M8 x 1.25 | 6.8 | M22 x 2.5 | 19.5 |
| M10 x 1.5 | 8.5 | M24 x 3 | 21 |
| M12 x 1.75 | 10.2 | M30 x 3.5 | 26.5 |
¿Qué es una terraja y para qué sirve?
La terraja (también llamada cojinete o dado) es una herramienta manual de corte usada para generar roscas externas en pernos, tornillos, varillas y ejes. Está fabricada típicamente en acero rápido (HSS) y se calibra según las características que necesitas en la rosca.
Existe una terraja para cada tipo de tornillo normalizado según los sistemas de roscas vigentes (métrica, unificada, Whitworth, BSP). Es importante notar que la calidad del roscado manual con terraja es limitada; por eso la industria usa métodos de laminación por rodillo para producción en serie. La terraja es ideal para mantenimiento, reparaciones puntuales o trabajos de baja producción.
Cómo hacer una rosca externa con terraja (paso a paso)
Paso 1: medir la pieza
Mide con calibrador el diámetro de la varilla o perno. Debe coincidir con el diámetro nominal de la terraja. Si la pieza es más grande, la terraja se forzará y puede romperse.
Paso 2: calcular el paso de la rosca
Usa un juego de reglas de paso (peines de rosca) para identificar el paso correcto. Esto determina el espesor de los filetes que vas a generar.
Paso 3: preparar la herramienta
Selecciona la terraja con las especificaciones que necesitas y sujétala firmemente con el prisionero (tornillo de fijación) en el portaterrajas o bandeador. El bandeador funciona como palanca, facilitando el trabajo y dando control sobre la verticalidad.
Paso 4: lubricar
Aplica lubricante de corte sobre la varilla. La lubricación permite que el material resbale dentro de la terraja, facilita el roscado y mejora la vida útil de la herramienta.
Paso 5: comenzar a girar
Inicia el roscado manteniendo la terraja perpendicular a la varilla. Gira con presión firme y constante. Si el material se traba, retrocede media vuelta para romper la viruta, aplica más lubricante y vuelve a avanzar.
Tip profesional: prepara la varilla con chaflán
Antes de iniciar el roscado con terraja, lima ligeramente el extremo de la varilla dándole forma cónica (chaflán). La entrada cónica facilita el inicio del corte, asegura el centrado de la terraja y reduce el riesgo de roscas inclinadas. Esta misma técnica aplica para regenerar roscas en mal estado.
Roscado manual vs. laminación por rodillo
Conocer la diferencia ayuda a decidir cuándo usar cada método:
- Roscado manual: ideal para mantenimiento, reparación, prototipado y baja producción. Calidad superficial y precisión limitadas.
- Laminación por rodillo: método industrial para alta producción. No corta material, lo desplaza. Genera roscas más resistentes, reduce mermas y aumenta vida útil de las piezas. Requiere equipo especializado (tornos, centros de mecanizado, roscadoras).
Preguntas frecuentes
¿Cuántos machuelos necesito para hacer una rosca manual?
Un juego completo consta de tres machuelos: cónico (un anillo, inicia y guía), semicónico (dos anillos, desbasta) y recto o de acabado (sin anillos, pule y calibra). Los tres se aplican en orden sucesivo sobre el mismo agujero. Para roscas pasantes en materiales blandos puede ser suficiente con el cónico y el recto.
¿Cómo sé si estoy roscando perpendicular?
Usa una escuadra apoyada sobre la superficie de la pieza durante las primeras vueltas para verificar la verticalidad del machuelo. Si detectas inclinación en las primeras dos o tres vueltas, retira el machuelo y reinicia. Después de cinco vueltas la dirección queda fijada y corregirla rompe la rosca.
¿Qué lubricante uso para roscado manual?
Depende del material: aceite soluble o aceite de corte sulfurado para acero al carbono, queroseno o aceite ligero para aluminio, aceite de corte con extrema presión (EP) para acero inoxidable. La fundición gris generalmente se trabaja en seco. Nunca uses agua: acelera la oxidación de la herramienta y la pieza.
¿Puedo regenerar una rosca dañada con machuelo manual?
Sí, si el daño es superficial. Pasa el machuelo cónico con cuidado siguiendo la rosca existente, luego el semicónico y el recto. Si la rosca está muy dañada o el diámetro original quedó alterado, lo profesional es instalar un inserto helicoidal (Helicoil) o aumentar al siguiente diámetro estándar.
¿Por qué se rompe el machuelo al hacer roscado manual?
Las causas más comunes son: diámetro de broca incorrecto (demasiado pequeño), forzar el machuelo sin retroceder para romper viruta, falta de lubricación, machuelo inclinado respecto al barreno, o forzar contra el fondo en un barreno ciego sin espacio suficiente.
¿La terraja sirve para todos los diámetros?
No. Cada terraja está fabricada para un diámetro y paso específicos. Para un taller que repara distintos tipos de tornillos conviene tener un juego de terrajas con los tamaños estándar más usados (M6, M8, M10, M12, y los equivalentes en pulgada 1/4, 3/8, 1/2). Para diámetros mayores a M20, el roscado manual se vuelve impráctico y conviene usar torno.
